상가 또는 사무실 콘센트 누전수리방법 / 전열누전수리방법
상가 또는 사무실 콘센트 누전수리 방법입니다. 사무실에 대한 내용입니다. 이번사무실은 인터넷 광고 업체로 컴퓨터가 40대 정도 있는 업체입니다. 컴퓨터 40 대중 5대 정도가 간혈적으로 차단기가 내려가는 증상입니다.
차단기는 누전차단기 2p 20a( 2가닥이 들어가는 용량 20a 누전차단기) 차단기입니다. 전기를 많이 써서 내려가는 것은 후크메타 테스트기를 이용하여 확인 이상 없음을 확인했습니다.
이번 경우처럼 차단기가 간혈적으로 떨어지는 것은 메가테스터기로 측정을 하였을 때 정상인경우가 많이 있는데 이번경우는 절연상태가 좋지 않습니다. 차라리 좋은 경우입니다. 고장이 발생하는 개소가 증상이 있어야 고칠 수 있습니다. 의사도 환자가 아파야 증상이 있어야 고치듯 우리 전기기술자들도 같은 경우입니다.

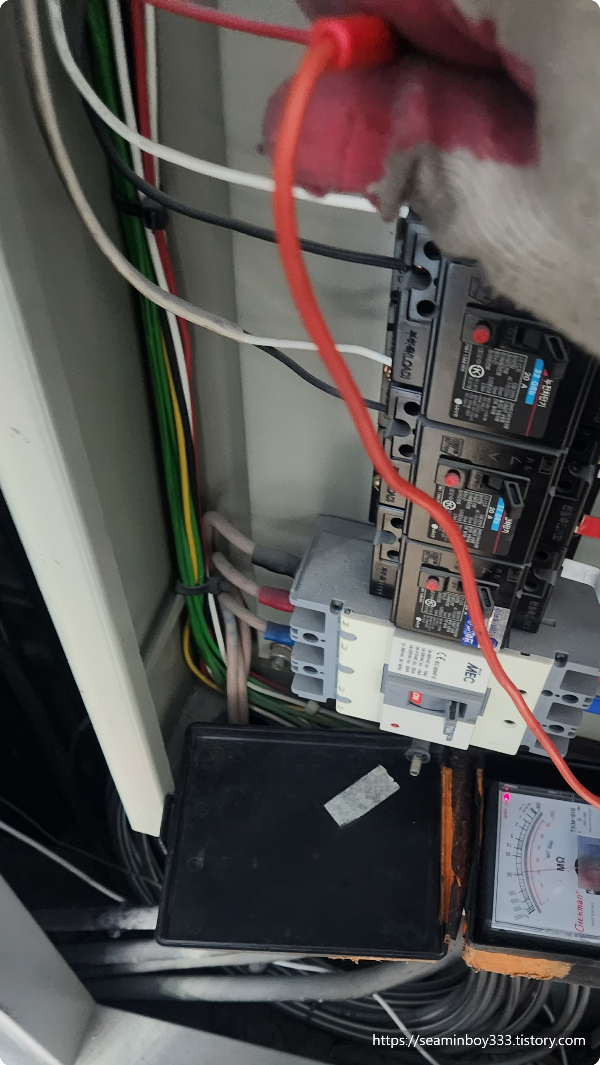

콘센트차단기 메가테스터기측정
먼저 간헐적 또는 계속 떨어지는 누전차단기를 메가 테스트기로 확인합니다. 메가 테스트기로 확인할 때는 먼저 차단기를 내려야 합니다. 누전차단기가 올라가 있는 상태 전기가 살아있는 상태에서의 메가테스터기의 사용은 메가테스터기의 고장을 유발하고 정확한 측정치가 나오지 않습니다.

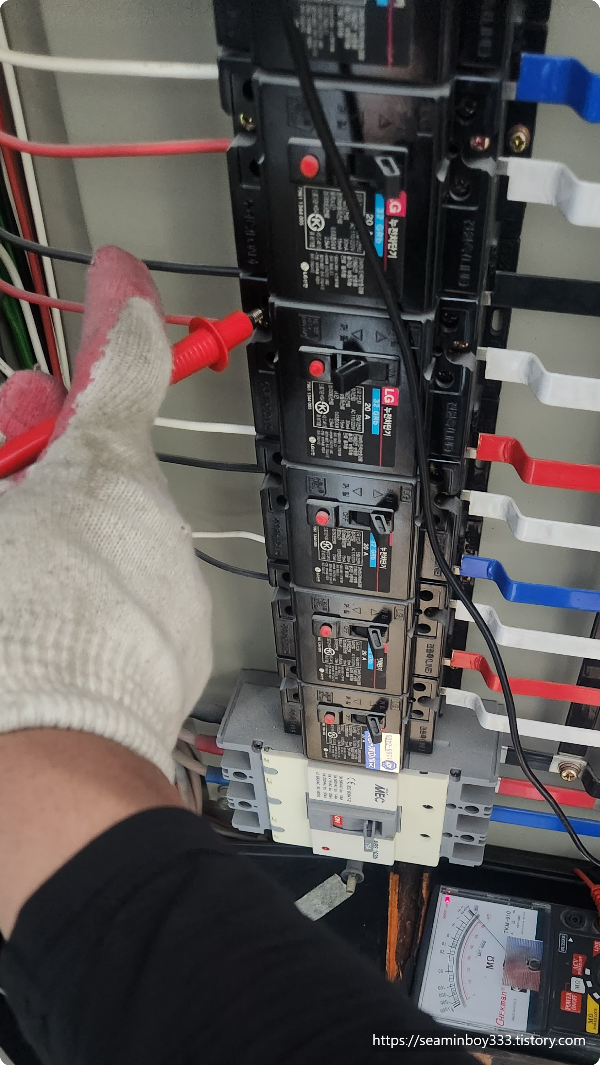

누전차단기를 내리고 메가테스터기의 리드선중 검은색선은 접지선에 나머지 빨간색 리드선은 차단기에 연결이 되어 있는 전선을 한가닥 씩 측정합니다. 위 사진의 측정치를 보면 게이지가 오른쪽으로 완전히 넘어가 있습니다. 절연저항이 0옴입니다. 정상수치는 1 이상~ 무한대가 나와야지 정상인상태입니다.
콘센트 누전부분점검
차단기에서 테스터기로 절연이 좋지 않아 누전이 되고 있다는 것은 확인되었습니다. 이제는 누전되는 개소를 찾는 작업입니다. 이번 사무실의 콘센트는 모두 pc 이므로 누전 찾기가 더 좋습니다. 현재 전기가 들어오지 않는 콘센트를 확인합니다. 콘벽에 설치되어 있는 콘센트가 3개소 확인이 되었고 3개 모두 플러그가 2 개식 연결이 되어 있습니다.
연결되어 있는 6개의 플러그를 모두 제거합니다. 그리고 다시 차단기 쪽에 앞에서 했던 것처럼 다시 측정을 합니다. 측정을 하였을 때 수치가 1 메가옴이하로 나오면 내부 벽면 속에 있는 전선의 문제이므로 전선선로 수리작업을 진행하여야 하고
수치가 1 메가옴이상이 나오면 뽑은 플러그에 연결되어 있는 기기들의 문제입니다.
플러그를 빼고 차단기 쪽에서 측정하니 절연저항이 좋게 나옵니다. 플러그에 연결되어 있는 라인이 문제가 있는 것 같습니다. 빼놓은 플러그를 절연저항을 하나씩 측정합니다.

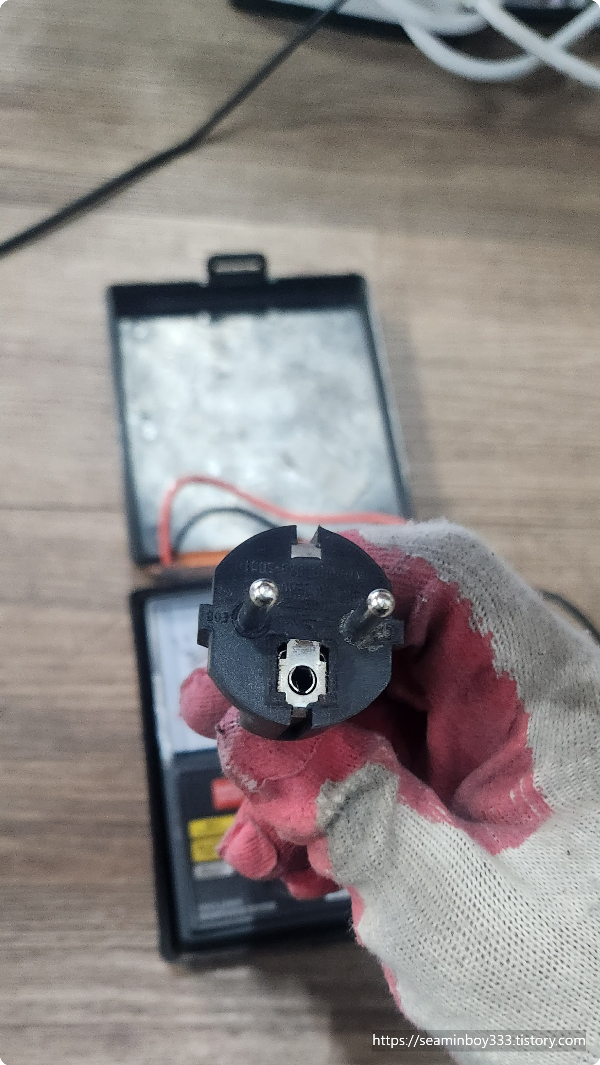

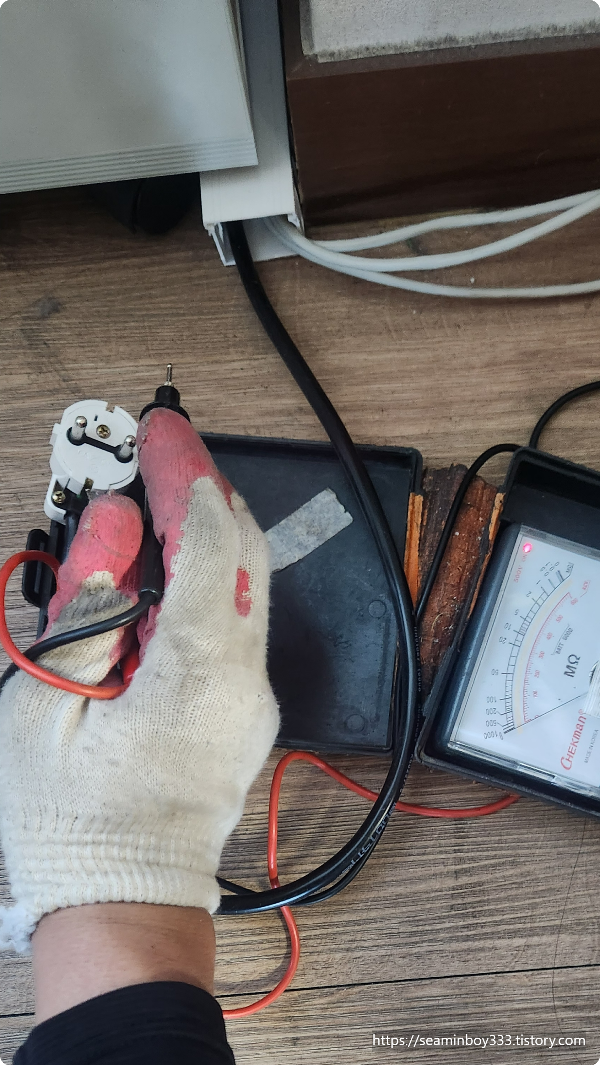

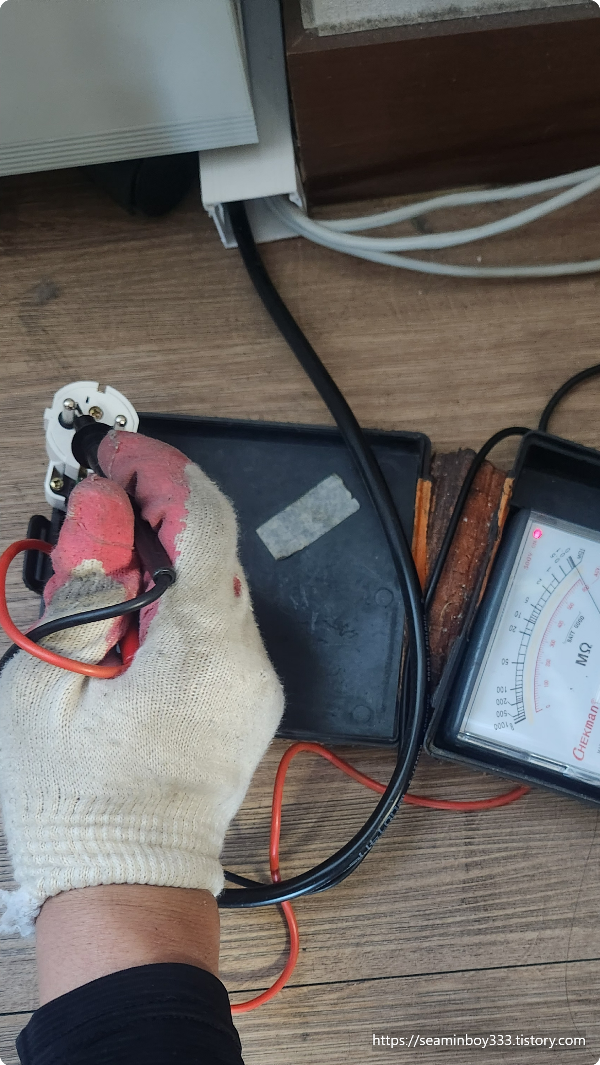

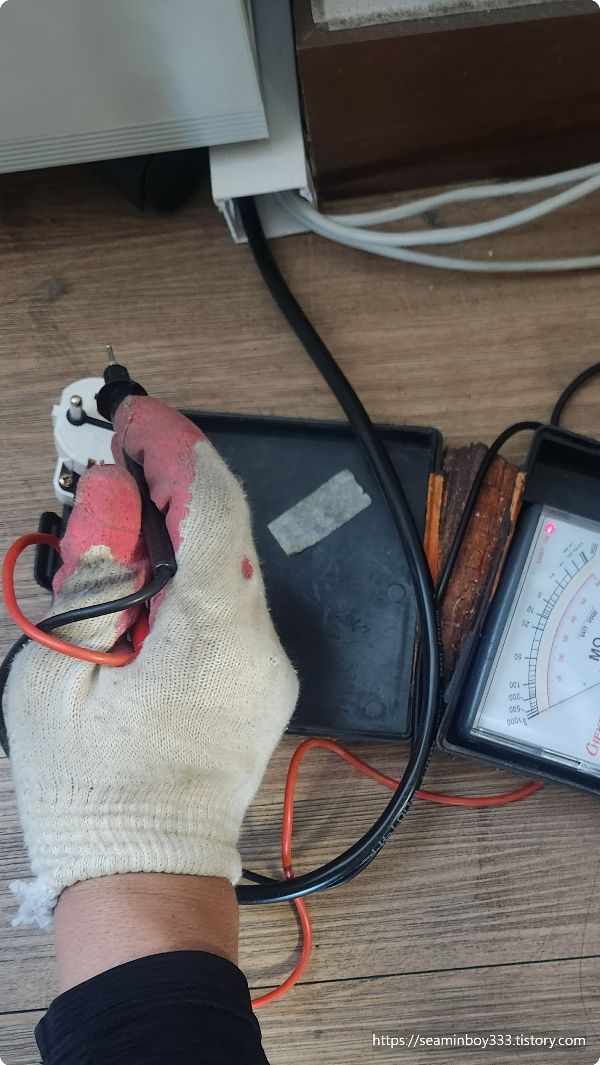

플러그의 절연저항을 측정할 때는 플러그에 설치되어 있는 윗아래 설치되어 있는 접지 단자와 나머지 전원 부분을 한쪽씩 측정합니다.

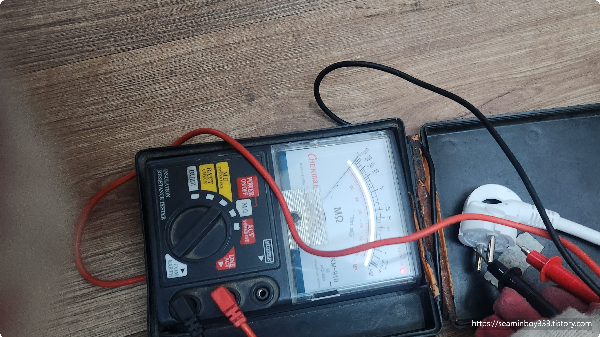

절연저항이 좋은 플러그와 안 좋은 플러그를 하나씩 번갈아가면서 측정 추적을 합니다.
절연저항이 좋은 부분은 다시 연결하고 좋지 않은 부분은 계속확인합니다.

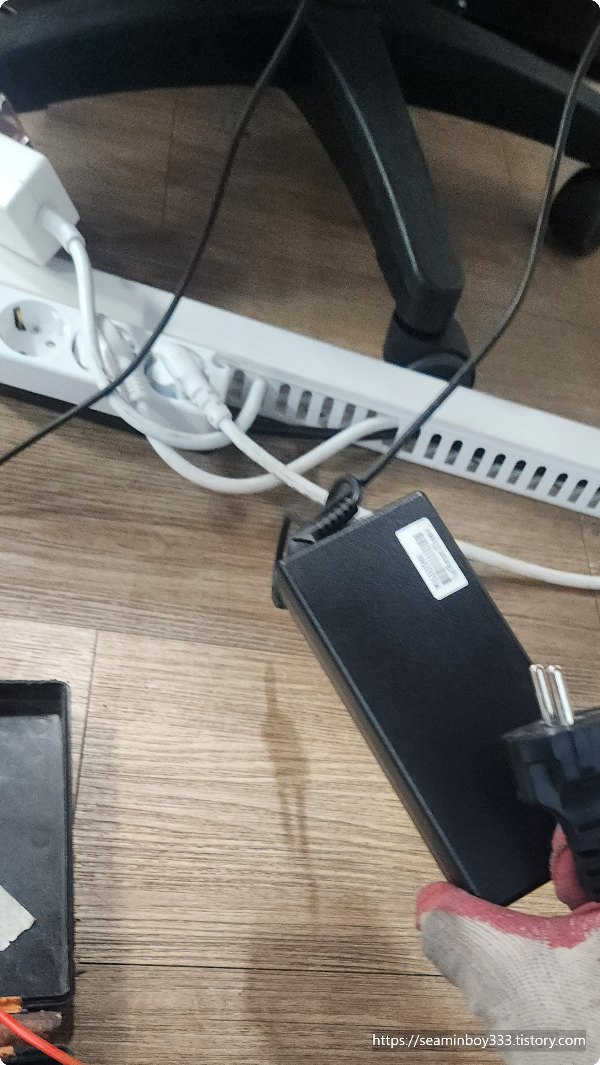

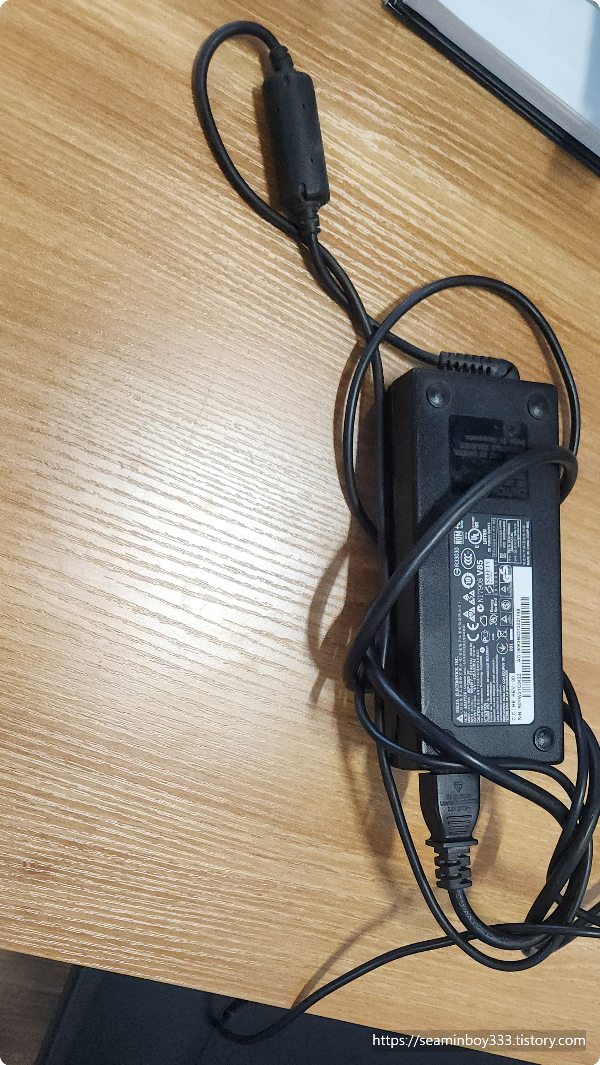

누전되는 부분이 확인되었습니다. 모티터의 전원을 공급하는 아답터입니다.

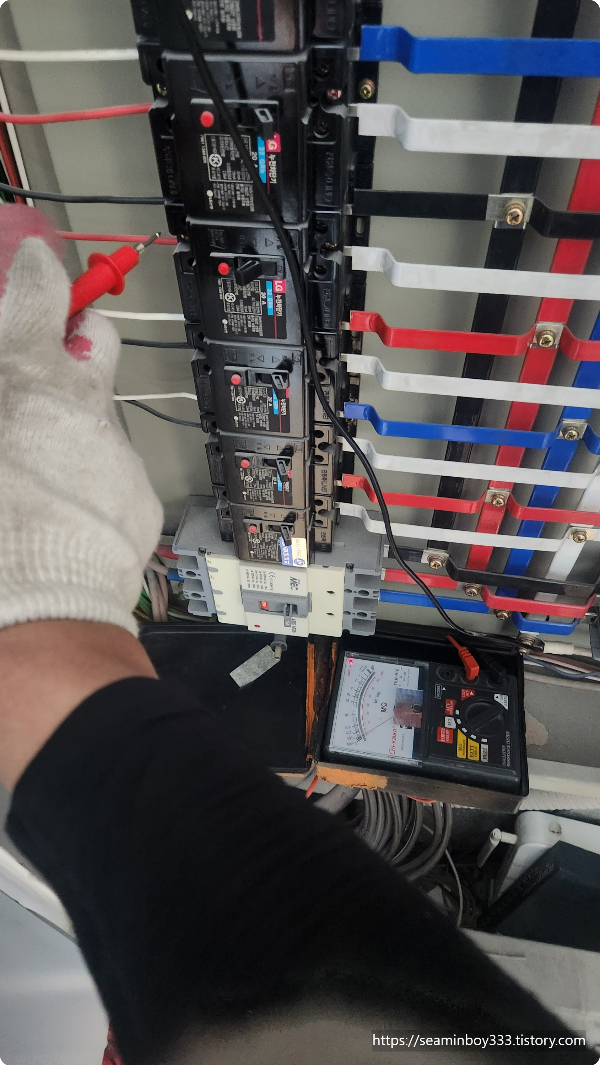

누전이 확인된 전원 아답터를 분리하고 다시 차단기 쪽에서 최종 상태를 확인합니다. 메가테스터기를 이용하여 측정을 하니 절연저항이 규정치이내로 확인됩니다. 누전해결입니다.
확인된 누전되는 pc모니터 아답터는 수리사용 또는 새로 구매하여 사용을 말씀드리고 작업 마무리 하였습니다.
